ワイヤーの伸線工程で生じた汚れを連続して洗浄するために高温・高圧水をワイヤーに噴射し洗浄します。
通常、ワイヤーに高圧水をかければ辺り一面水浸しになります。エジェクターの原理を利用した両端のバランスをとり、外部には水漏れのない洗浄装置です。

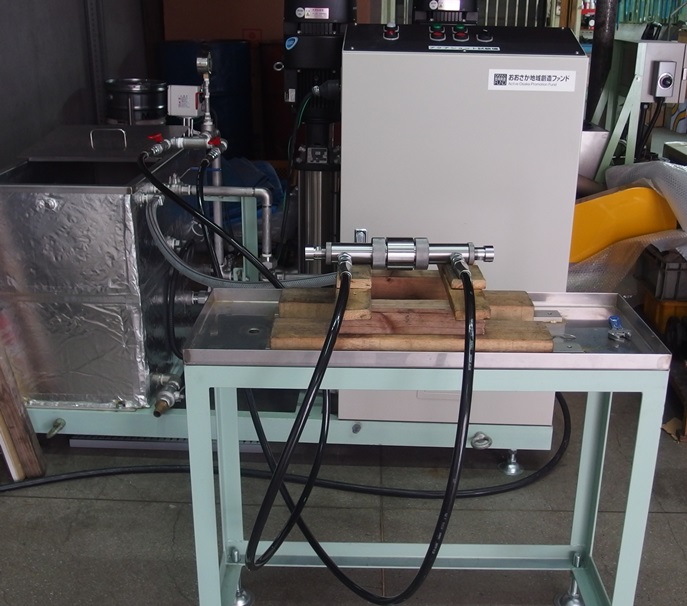

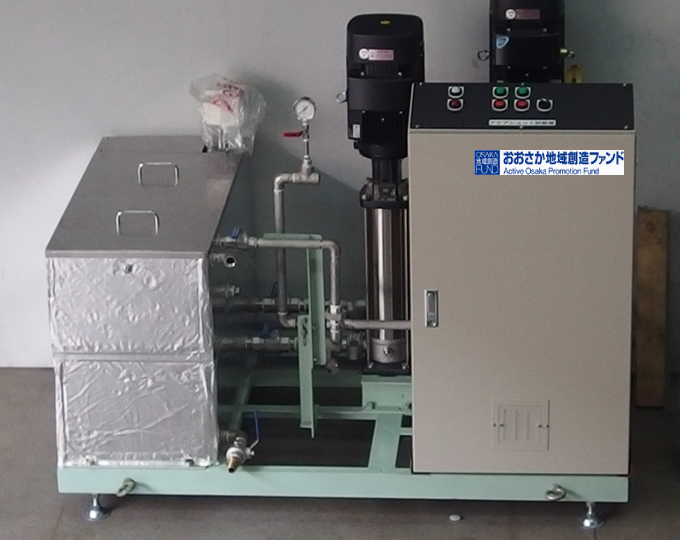

※アクアショット全体イメージ

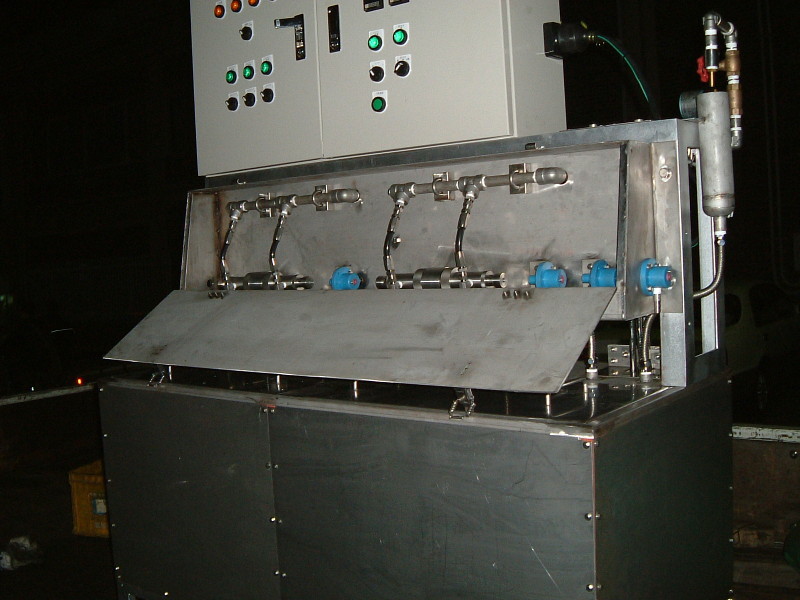

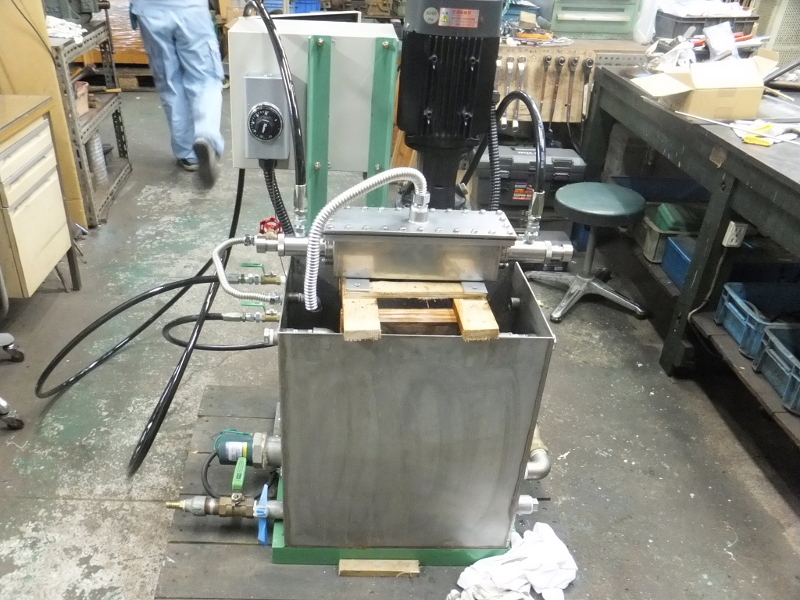

※改良中のテスト
　写真をクリックしてください。大きな写真が表示されます。

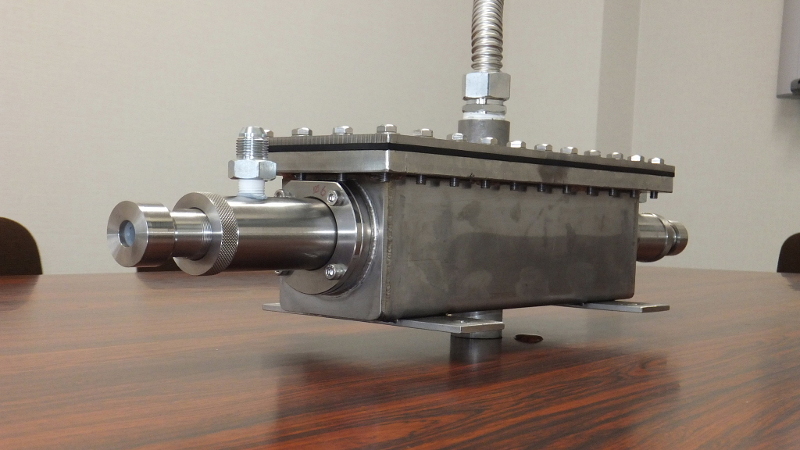

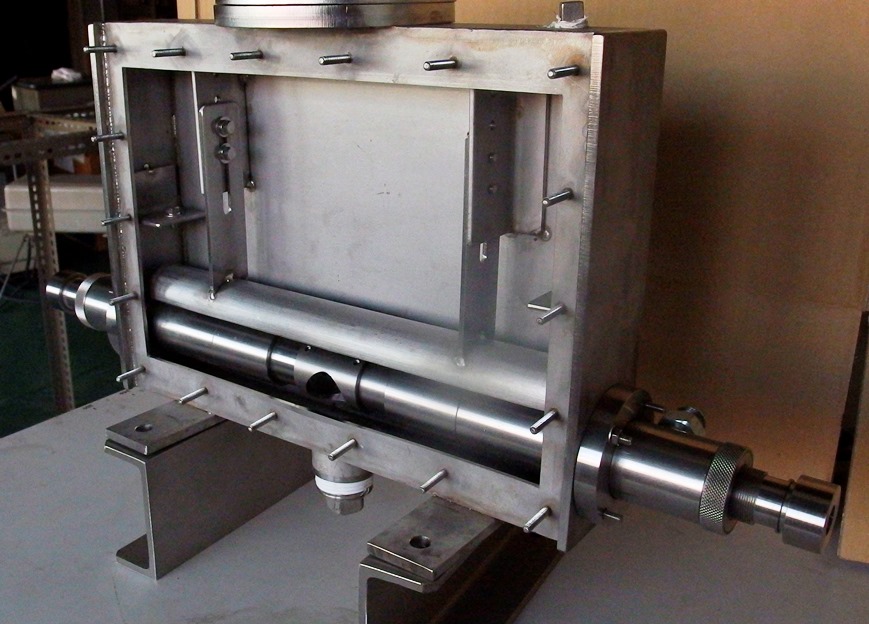

※静止状態

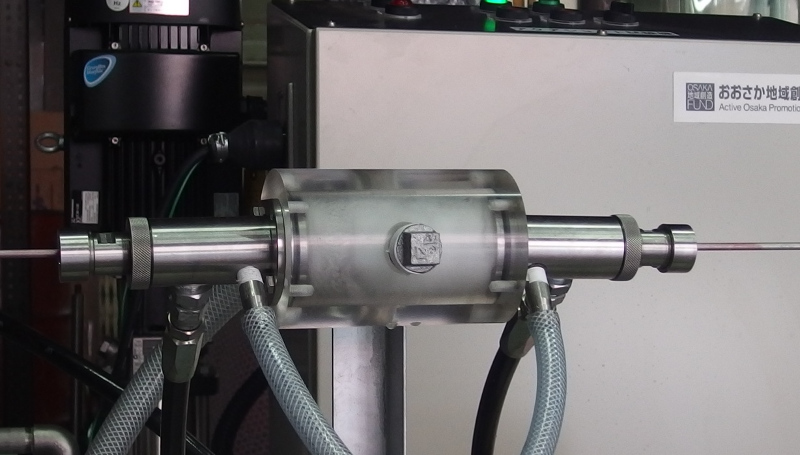

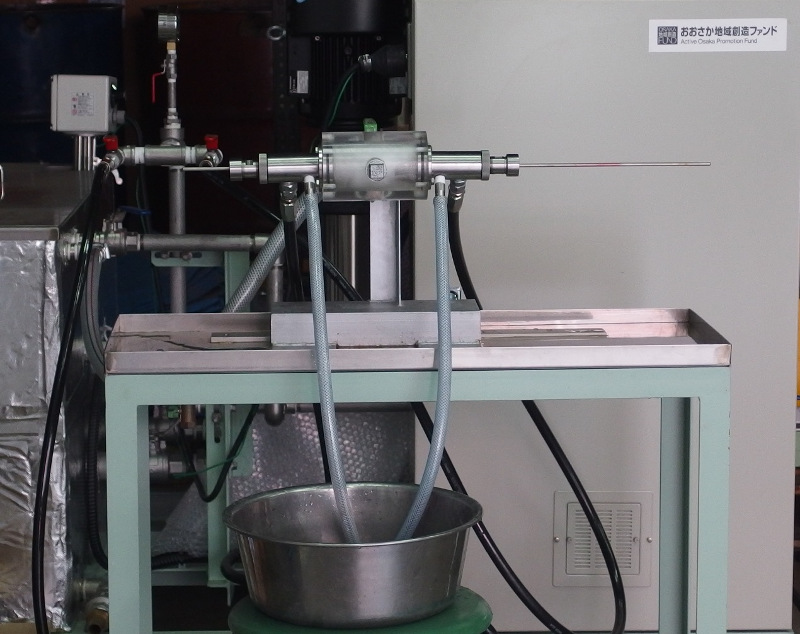

※稼働中

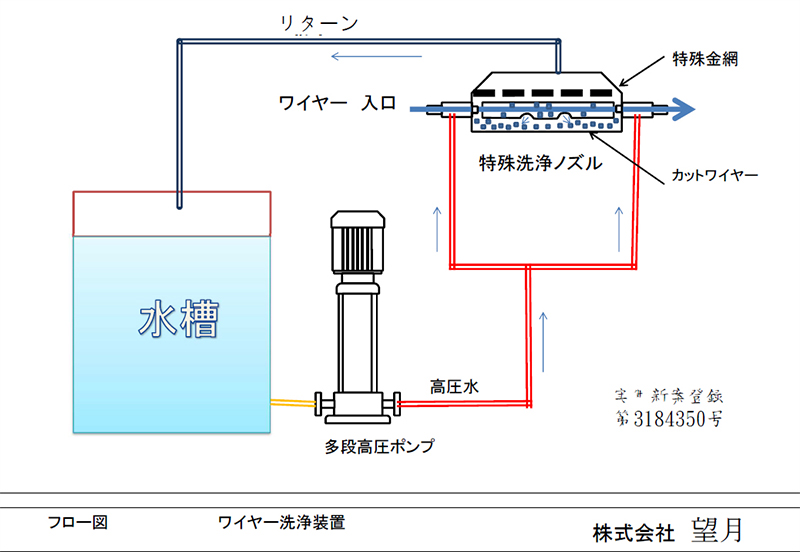

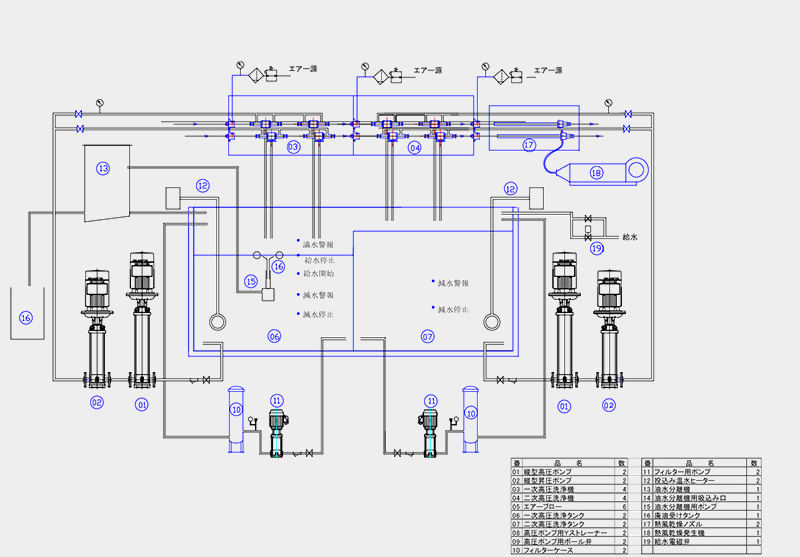

※フロー図

※クリックすると拡大します。

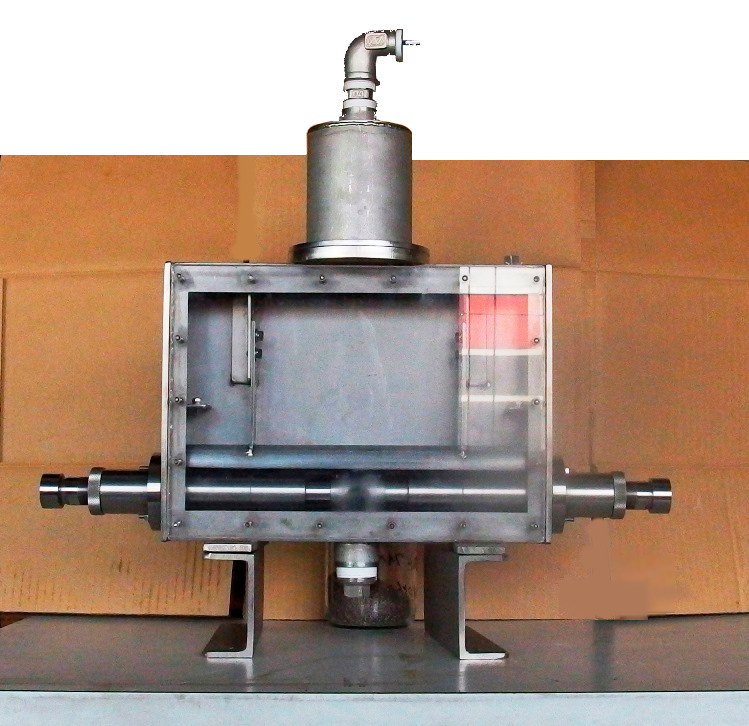

●カットワイヤーをノズルの渦巻きの中に入れることで効率化。
●洗浄する異なるワイヤーの形状・寸法に対応。
●カットワイヤーの代わりに、小さな丸い砥石粒でも対応可能。

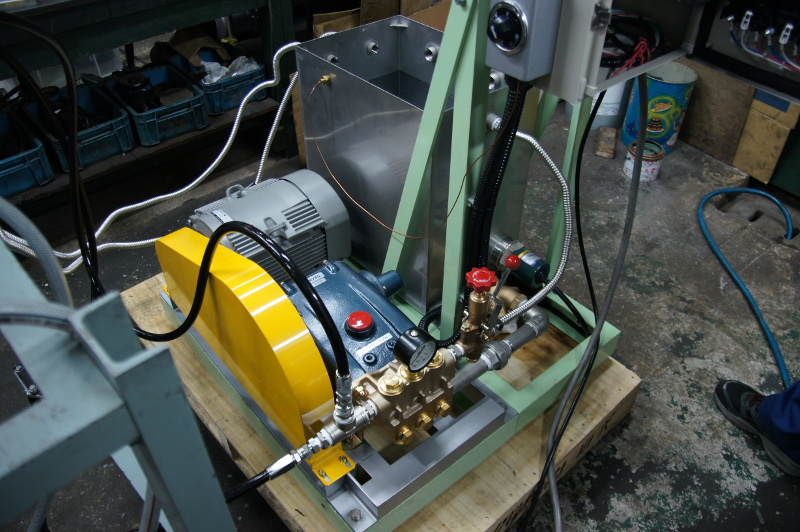

高圧ポンプと増圧ポンプ　2台を備える。
ポンプを直列と並列のバルブ切替操作で行い、水量と圧力を広範囲で使用可能。
ポンプにはインバータを設け回転数を変化させ圧力・水量をコントロール

※フロー図

※クリックすると拡大します。

システムの開発開始からの流れをPDFにまとめました。上の画像をクリックしてください。
